НПВО приставка, модуль отражения, кювета или микроскоп определяют, какие образцы анализирует ИК-Фурье спектрометр. Один прибор со сменными модулями измеряет порошок, пленку, жидкость, газ и микрочастицу. В разделе собраны аксессуары INSA Optics, Specac и PIKE Technologies, а также ИК-микроскоп FTmicro10. Ниже описано, как работает каждый тип оснастки и как выбрать модуль под образец.
Виды оснастки в каталоге
Каждый тип модуля рассчитан на свой образец и свой способ измерения:
- НПВО модули однократного и многократного отражения — жидкости, пасты, порошки, твердые материалы;
- модули диффузного отражения — порошки и шероховатые поверхности;
- модули зеркального и абсолютного отражения — пленки, покрытия и отражающие поверхности;
- жидкостные кюветы и газовые ячейки — измерение на пропускание жидкостей и газов;
- приставка на пропускание с переменным углом падения — образцы с высокой отражательной способностью;
- ИК-микроскопы FTmicro10 и SurveyIR —микрообъекты до 5 мкм.
Принцип работы НПВО
Приставка нарушенного полного внутреннего отражения направляет излучение через кристалл с высоким показателем преломления. На границе с образцом возникает затухающая волна, которая проникает в пробу примерно на один микрон. Образец поглощает часть излучения, и спектрометр регистрирует обычный ИК-спектр.
Благодаря малой глубине проникновения метод нечувствителен к толщине образца и даёт информацию преимущественно о его поверхностном слое. Для измерения достаточно плотного контакта пробы с кристаллом. Поэтому НПВО приставка не требует прессования таблеток с KBr, растворения или подготовки пленок.
НПВО модули в каталоге
В каталоге представлены НПВО модули однократного отражения INSA Optics, Quest (Specac) и MIRACLE (PIKE Technologies), а также модуль многократного отражения INSA Optics.
Однократное отражение подходит для большинства задач идентификации: твердых образцов, паст, жидкостей, гранул. Многократное отражение увеличивает путь излучения в контакте с пробой и усиливает слабые полосы поглощения. Его выбирают для разбавленных растворов и образцов с малой концентрацией определяемого компонента.
Материал кристалла определяет круг образцов. Алмаз химически инертен и подходит для большинства проб. Германий применяют для сильно поглощающих темных образцов, например резины с техническим углеродом: у алмаза глубина проникновения в такие пробы слишком велика, и в спектре появляются артефакты.
Модули диффузного и зеркального отражения
Модули диффузного отражения INSA Optics, включая вариант «вверх» и приставку для FOLI10, предназначены для порошков и шероховатых поверхностей. Они измеряют свет, рассеянный образцом, поэтому порошок не требует прессования.

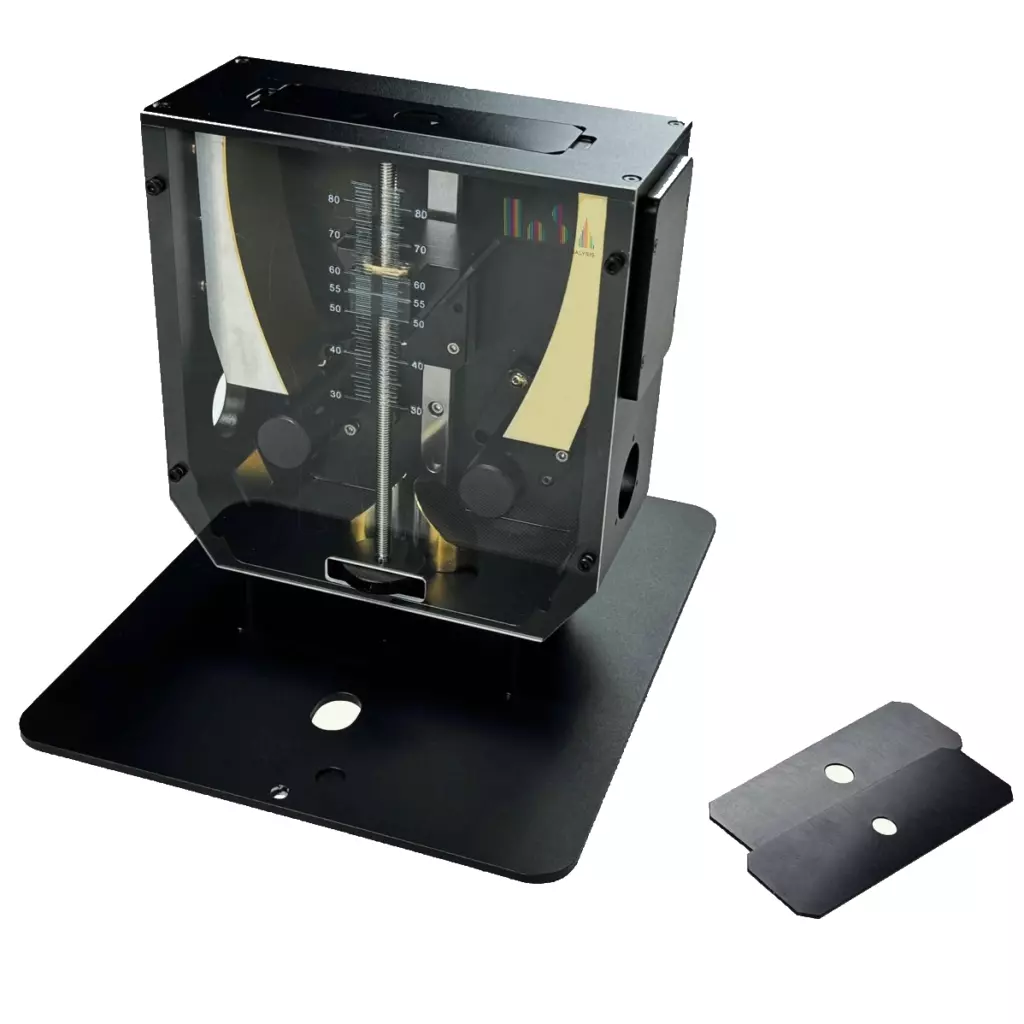

Модули зеркального отражения с фиксированными углами 10° и 30° и с переменным углом 30°-80° применяют для пленок и покрытий на отражающих подложках. Переменный угол позволяет подобрать геометрию под толщину и материал слоя.
Модуль абсолютного отражения измеряет коэффициент отражения без отдельной эталонной поверхности. Его используют для зеркал, покрытий и оптических материалов.
Модули для анализа на пропускание
Жидкостные кюветы работают на пропускание. В каталоге представлены разборные кюветы INSA Optics и PIKE, а также кювета с длиной оптического пути 100 микрон. Разборная конструкция позволяет вручную очистить окна и подобрать оптический путь под образец. Короткий путь нужен для жидкостей с сильным поглощением.

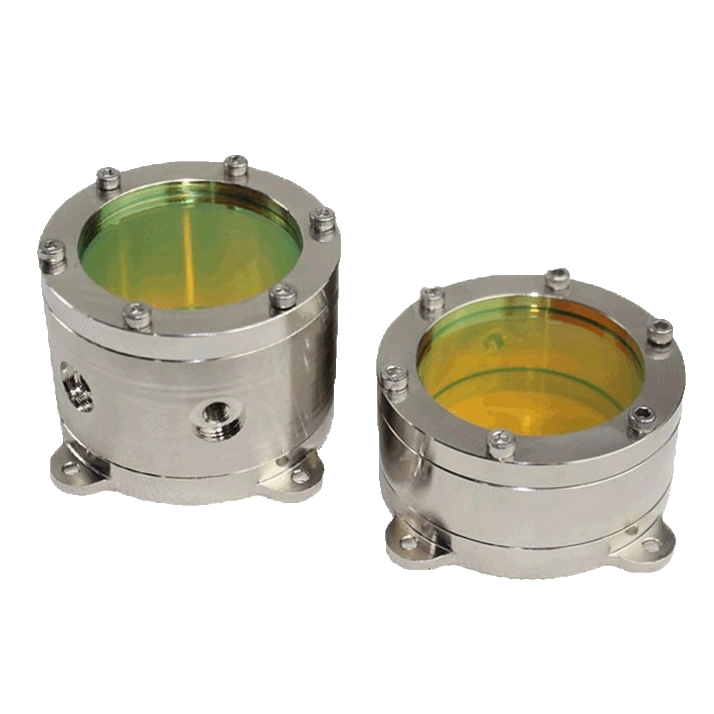

Газовые ячейки INSA Optics представлены в двух вариантах: с длиной оптического пути 2,4 м и с коротким путем. Чем длиннее путь, тем выше чувствительность к малым концентрациям газа. Короткая ячейка подходит для высоких концентраций.
В разделе имеются специализированные модули для анализа на пропускание пластин и плёнок, в том числе с переменным углом падения пучка.
ИК-микроскопия
ИК-микроскопы FTmicro10 и SurveyIR (Specac) нужны, когда образец слишком мал для обычного модуля. Это волокна, включения, загрязнения, слои многослойных пленок. Оператор выбирает область на образце под визуальным контролем и получает спектр именно этой точки.
Как выбрать модуль
Подбор начинается с образца и цели измерения, а не с каталога:
| Образец и задача | Подходящий модуль |
| Жидкость, паста, твердое тело, быстрая идентификация | НПВО приставка однократного отражения |
| Слабые полосы, разбавленные растворы | НПВО модуль многократного отражения |
| Порошок, шероховатая поверхность | Модуль диффузного отражения |
| Пленка или покрытие на отражающей подложке | Модуль зеркального отражения |
| Прозрачная жидкость, количественный анализ | Жидкостная кювета |
| Газ или пары | Газовая ячейка 2,4 м или с коротким путем |
| Волокно, включение, микрочастица | ИК-микроскоп |
Совместимость с прибором зависит от модели спектрометра. Назовите менеджеру модель и производителя, и специалист проверит посадочное место и оптическую схему.
